Преимущества автоматов выдува ПЭТ тары производства ЗАО “Кропоткинский завод МиССП”
Конструкция и эксплуатация
Надежная и продуманная конструкция автоматов выдува ПЭТ тары, обеспечивают гарантированную безопасность работы и комфортную эксплуатацию. Хороший доступ ко всем компонентам облегчает и сокращает время проведения техобслуживания.
Применение технологии изменяемой интенсивности движения узлов для снижения нагрузок на механические элементы.
Применяемая каретка манипулятор с механическими захватами требует меньшего внимания, контроля оператора и более надёжная к механическим воздействиям.
Применение сервоприводов на вытяжных штоках 1
Сервопривода вытяжных штоков выполняют вытяжку разогретых преформ при предварительном выдуве с постоянной скоростью и усилием, для более качественного растяжения преформы, особенно для выдува изделий сложной конфигурации .Данное решение значительно упрощает процесс переналадки при изготовлении изделий различной высоты, теперь скорость и величина хода вытяжных штоков задаются с терминала управления.
- Автоматическое обучение хода вытяжных штоков при смене пресс-формы или настройке.
- Двухэтапный режим работы штоков с плавным переходом (от дна преформы и до дна пресс-формы.), повышает качество изготавливаемой тары и равномерно распределить массу преформы.
- Автоматическая синхронизация движения штока с подачей давления предвыдува, при смене производительности.
- Переход на другой объем выдуваемого изделия в течении часа, за счет применения сервоприводов вытяжных штоков и сохраненных ранее параметров работы оборудование.
Применение сервоприводов для смыкания пресс-формы1
Применение для смыкания пресс-формы серво механических приводов обеспечивающих плавность хода и низкий шум при работе на больших скоростях:
- Синхронизация движения двух половинок формы при замыкании/размыкании, без использования механизма синхронизации.
- Автоматическая центровка формы при смене формата бутылки, с отображением фактических зазоров между упорами механизма фиксации пресс-формы.
- Регулируемая ширина раскрытия формы в зависимости от диаметра бутылки. Автоматическое изменение интенсивности смыкания/размыкания формы в зависимости от производительности.
- Регулировка положения прессформ с терминала управления оператора.
Пневматическая система
Мониторинг давления воздуха в реальном времени и остановка работы оборудования в случае падения давления сжатого воздуха ниже заданного диапазона.
Применение комплектующих фирмы FESTO, обеспечивает надежную и долговечную эксплуатацию оборудования.
Рекуперация воздуха - экономия сжатого воздуха за счет возвращения части воздуха после процесса выдува бутылки обратно в систему для последующего его использования.
Применение в высокопроизводительных автоматах, специально спроектированного для нашего предприятия, модуля выдува фирмы "Фесто", с непосредственным прямым креплением к цилиндрам перемещения раздувных головок, в целях снижения паразитного объема сжатого воздуха и снижения времени цикла выдува.1
Применение в автоматах выдува малой производительности специально спроектированного для нашего предприятия, моноблока выдува фирмы “Фесто”, с непосредственным размещением цилиндров перемещения раздувных головок и клапанов предварительного выдува, основного выдува и сброса, непосредственно в едином корпусе, что исключает применение шлангов для соединения клапанов с раздувными головками, как было ранее, что снижает паразитный объема сжатого воздуха и время цикла выдува.1
Система нагрева печи
Быстродействующие модули нагрева со встроенной функцией плавного разогрева и импульсная система нагрева печи обеспечивает низкое электропотребление и качественный нагрев преформы.1
Конструкция блоков нагрева обеспечивает возможность регулирования положения ламп нагрева в горизонтальной плоскости, в зависимости от конфигурации преформ для обеспечения качественного и равномерного нагрева и исключает необходимость подключения охлаждающей жидкости к отражателям блоков нагрева, упрощает эксплуатацию и техобслуживание (снятие и установка блоков).
Применена 3-х фазная система питания ламп нагрева, исключающая возможные фазные перекосы в питающей сети, и снижающая общую потребляемую мощность автомата до 20%.
Индивидуальное управление каждой зоной нагрева печи с терминала управления позволяет выставить оптимальную температуру нагрева преформы для выдува ПЭТ тары высокого качества.
Равномерный нагрев преформ за счет ее вращения и конвекции воздуха при прохождении по печи нагрева.
Охлаждение горловины преформы при прохождении печи нагрева, предотвращает деформацию её горловой части.
Новые конструктивные решения цанговой печи типа АДЦ, позволяют без применения большого объема дополнительных деталей, осуществлять переналадку печи с одного стандарта горловины на другой.1
Система управления
Установка производительности с экрана терминала оператора, путем задания соответствующих параметров нагрева и выдува.
Сохранение заданных настроек режимов разогрева, параметров выдува и работы узлов оборудования для последующего их применения при переходе на другой объем изделия или смены преформы.
Автоматическая адаптация узлов оборудования под заданные параметры производительности.
Гибкая настройка работы каждого узла оборудования с терминала оператора.1
Возможность удаленного управления и мониторинга работы оборудования по локальной сети или WI-FI через WEB-браузер.
Возможность регулировки величины хода и скорости заносной и выносной кареток-манипуляторов в процессе работы, без остановки автомата.
Синхронизация движения вытяжных штоков с подачей давления предварительного выдува, при любой установленной производительности.
Возможность регулировки скорости движения вытяжных штоков на каждом из этапов работы, без остановки автомата.
Управление параметрами частотных преобразователей с экрана панели оператора, повышает безопасность и удобство обслуживания оборудования.
Многоязыковой интерфейс
Электроника
Применение дистанционного сервиса для диагностики, настройки системы управления а также обновления программного обеспечения оборудования. (через интернет)
Высокая помехоустойчивость компонентов системы управления за счет применения промышленных сетей.
Применены контроллеры OMRON - Программируемые логические контроллеры компании Omron известны непревзойденным качеством, надежностью и использованием передовых технологий. Гибкость, эффективность и быстродействие являются решающими факторами при использовании компонентов OMRON в автоматах выдува ПЭТ производства завода МиССП.
Возможность быстрого переконфигурирования сетевой конфигурации (замена, удаление, добавление модулей ввода-вывода), для реализации необходимых дополнительных опций по желанию заказчика.
Системы защиты, контроля и диагностики
Применена система пирометрического контроля температуры преформы на выходе из печи. При несоответствии температуры преформы заданным значениям, преформа заносится в силовую установку без выполнения цикла выдува, далее выносится из силовой на пневматических вынос, где производится ее сброс. Данная система исключает возможность попадания некачественных бутылок, в случае недогрева или перегрева преформы, на транспортер бутылок линии розлива.1
Применена система контроля количества переносимых кареткой манипулятором преформ в силовую установку. При несоответствии количества преформ количеству гнезд в прессформе преформа заносится в силовую установку без выполнения цикла выдува, далее выносится из силовой на пневмовынос где производится ее сброс. Данная система исключает возможность подачи сжатого воздуха в прессформу без наличия преформ.
Контроль входящего давления сжатого воздуха и температуры охлаждающей жидкости в реальном времени. Остановка работы оборудования при падении сжатого воздуха или температуры охлаждающей жидкости ниже заданных параметров.1
Мониторинг положения узлов в реальном времени обеспечивает надежную и безаварийную эксплуатацию, а также защиту от запуска оборудования которое может привести к переходу в режим аварии.
Защита электронных компонентов от скачков напряжения и несимметричной нагрузки в трехфазной электросети. Система трехфазного подключения исключает неравномерное распределение нагрузки и снижает общее энергопотребление.
Применяется система автоматического поддержания оптимальной рабочей температуры в электрошкафу.
Применяется система автоматической блокировки запуска преформ в печь при несоответствии температуры в печи заданному значению.
Дополнительные опции
Климатическое исполнение - для эксплуатации оборудования в условиях повышенной температуры окружающей среды автоматы выдува оснащается дополнительными системами охлаждения. Шкаф управления дополнительно комплектуется блоком кондиционирования.

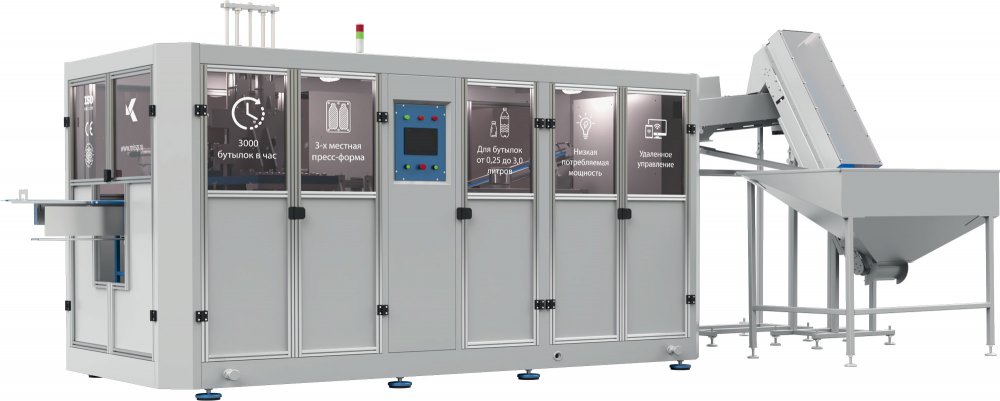

Выдув бутылок с ручкой - дополнительная опция для выдува ПЭТ тары с последующей ручной установкой в нее ручки. (Для автомата выдува ПЭТ А-3000-3/3)
Тележка для смены пресс-форм - уменьшает и облегчает смену пресс-формы в автомате выдува ПЭТ тары.
Дополнительный ЗИП - увеличивает бесперебойный срок работы оборудования, позволяет в короткий срок устранить неисправность.
Комплект переналадки - применяется для переналадки автомата выдува ПЭТ тары для выдува изделий с различными стандартами горловины преформы.
