Для стороннего наблюдателя линия розлива — это просто большой «ящик» из нержавеющей стали, в который с одной стороны заходят пустые бутылки, а с другой выходят готовые продукты. Но для инженера, технолога или собственника производства триблок (или моноблок) — это сложнейший оркестр из пневматики, механики и электроники, где каждая миллисекунда и каждый градус поворота имеют значение.
Понимание того, как устроено оборудование «под капотом», критически важно. Это помогает не только грамотно составить техническое задание, но и избежать ошибок при эксплуатации, которые позже выльются в простои, перерасход продукта или брак тары.

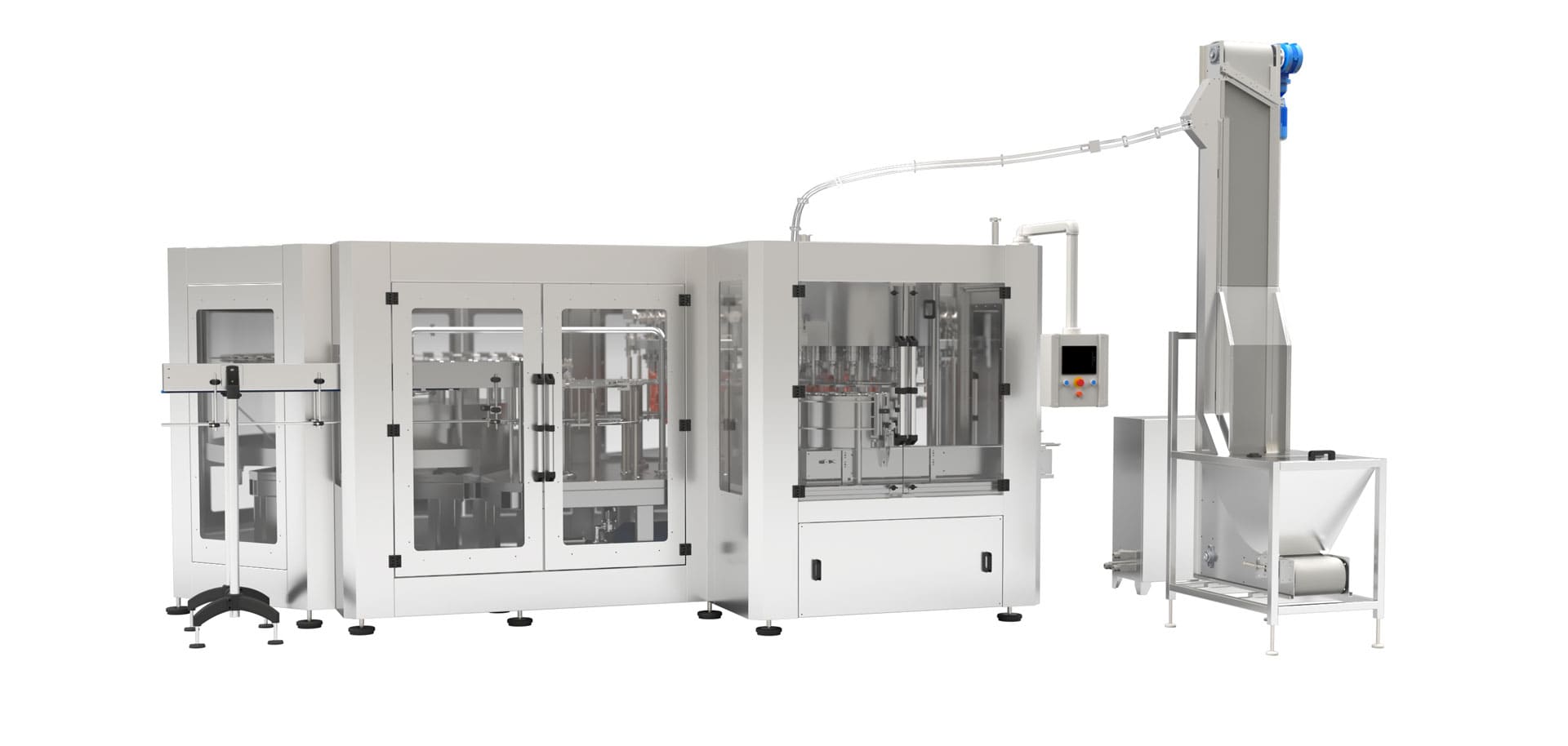

Сегодня мы, инженеры Кропоткинского завода МиССП, разберем анатомию классического триблока 3-в-1 (ополаскивание, розлив, укупорка) и покажем, какие процессы скрыты за его закрытыми смотровыми окнами.

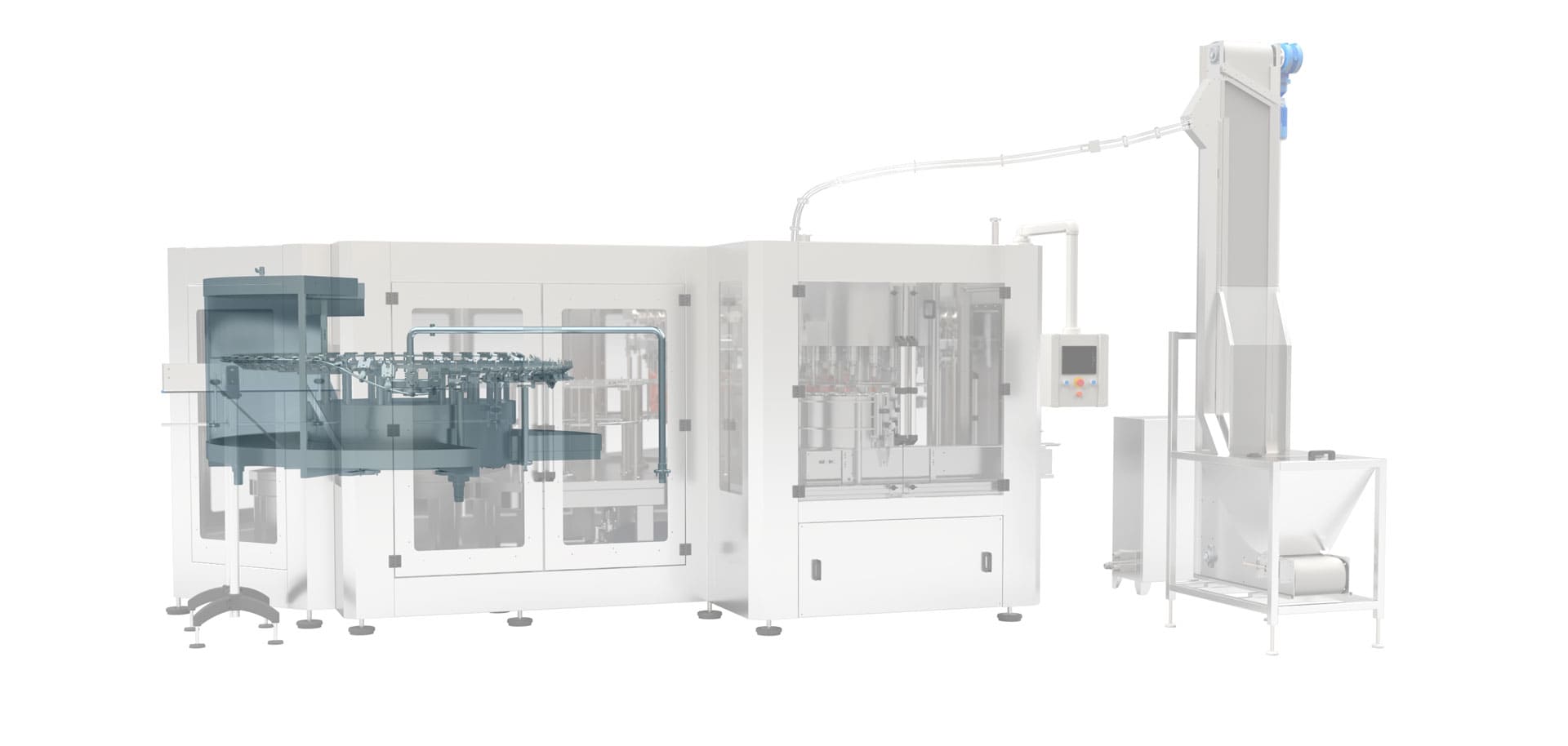

Блок 1: Ополаскиватель. Почему простого «обдува» недостаточно?
Проблема
Многие производители на старте пытаются сэкономить, используя полуавтоматические решения. Итог — микробиологическая порча продукта на полке, выпадение осадка и, как следствие, убытки от возврата партий.
Разбор
ПЭТ-тара, даже новая, не стерильна. Внутри нее может быть статическая пыль, микрочастицы пластика от трения при транспортировке. Чтобы очистить бутылку, ее нужно перевернуть и подать струю жидкости под давлением, чтобы обеспечить омывание всей внутренней поверхности, включая донную часть.
Решение от МиССП
В наших триблоках мы транспортируем ПЭТ-бутылку за горлышко:
- Специальные захваты (грипперы) фиксируют бутылку за опорное кольцо горловины.
- По копиру карусель переворачивает бутылку на 180 градусов.
- Встроенные форсунки подают асептическую или стерилизованную воду. Конструкция распределительного кольца гарантирует постоянный угол подачи.
- После ополаскивания бутылка возвращается в вертикальное положение, а время каплестекания строго рассчитано под скорость вращения карусели, чтобы в блок розлива тара поступала полностью подготовленной к приему продукта.

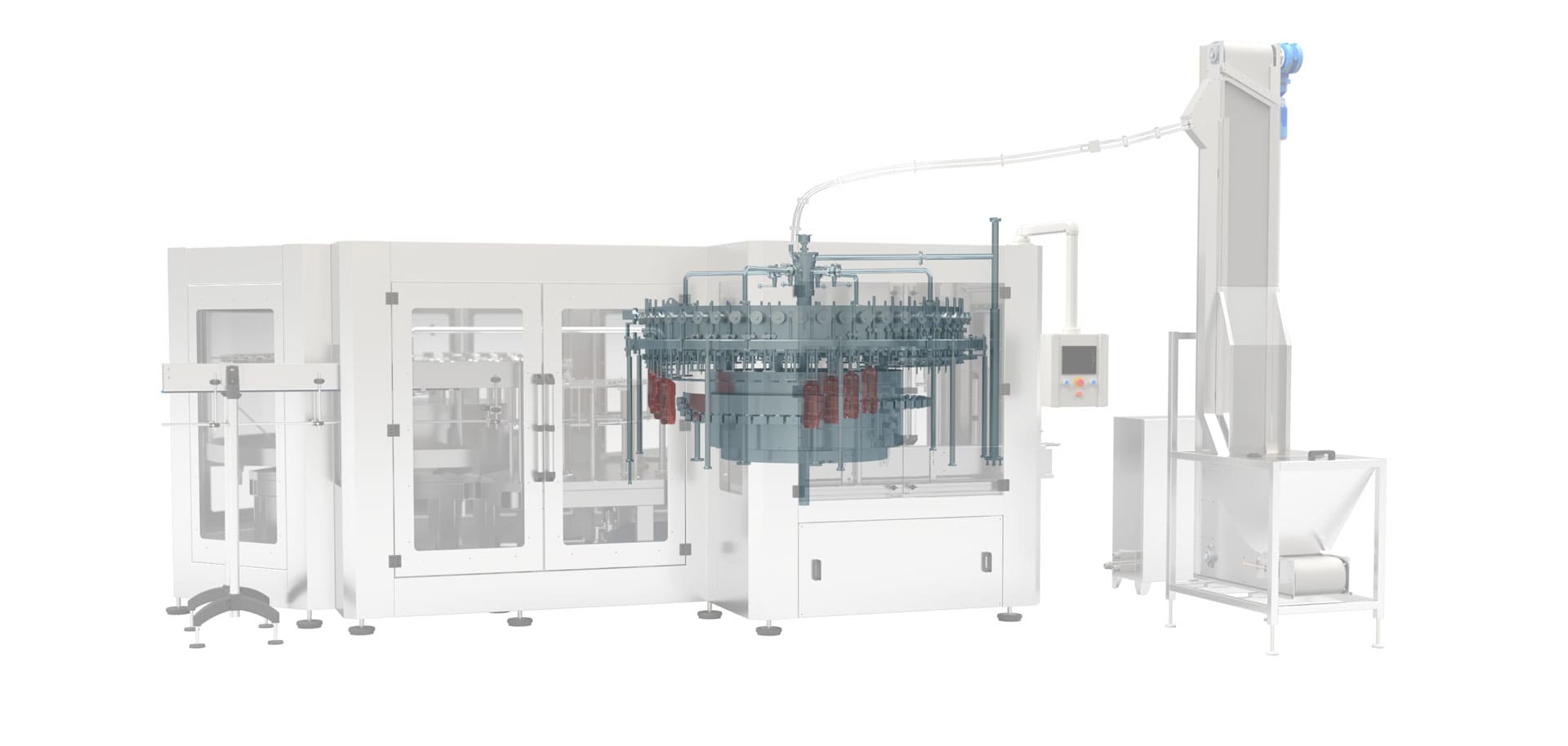

Блок 2: Розлив. Гравитационный, изобарический или объемный?
Проблема
Нестабильный уровень налива, пенообразование (особенно при розливе газировки или пива), окисление продукта или потеря углекислого газа. Ошибка в выборе типа розлива стоит заводу до 3-5% потерь продукта на каждом цикле.
Разбор
Принцип розлива зависит от продукта:
- Гравитационный розлив (как в нашем триблоке для 5-литровой воды) подходит для спокойных жидкостей. Продукт поступает самотеком, а уровень регулируется глубиной опускания клапана налива.
- Объемный розлив (как в машинах для розлива масел) дает идеальную объемную точность для вязких продуктов.
- Изобарический розлив — высший пилотаж для газированных напитков (розлив продукта под избыточным давлением CO2).
Решение от МиССП
В изобарических блоках (например, для минеральной воды) процесс выглядит как ювелирная операция:
- Подъем: Пневматический цилиндр (или механический по копиру) плавно поднимает бутылку, прижимая горловину к санитарному уплотнителю.
- Выравнивание давления: Открывается клапан налива, происходит подача СО2 в бутылку и создается противодавление, равное давлению в баке.
- Налив: Продукт поступает по стенкам, не вспениваясь.
- Дегазация (Сброс давления): Ключевой этап! Специальный копир для нажатия на клапан дегазации. Давление сбрасывается плавно, чтобы избежать резкого вскипания и «шапки» из пены.
Вся контактная группа выполнена из нержавеющей стали и пищевых полимеров, а бак оснащается системой CIP-мойки.

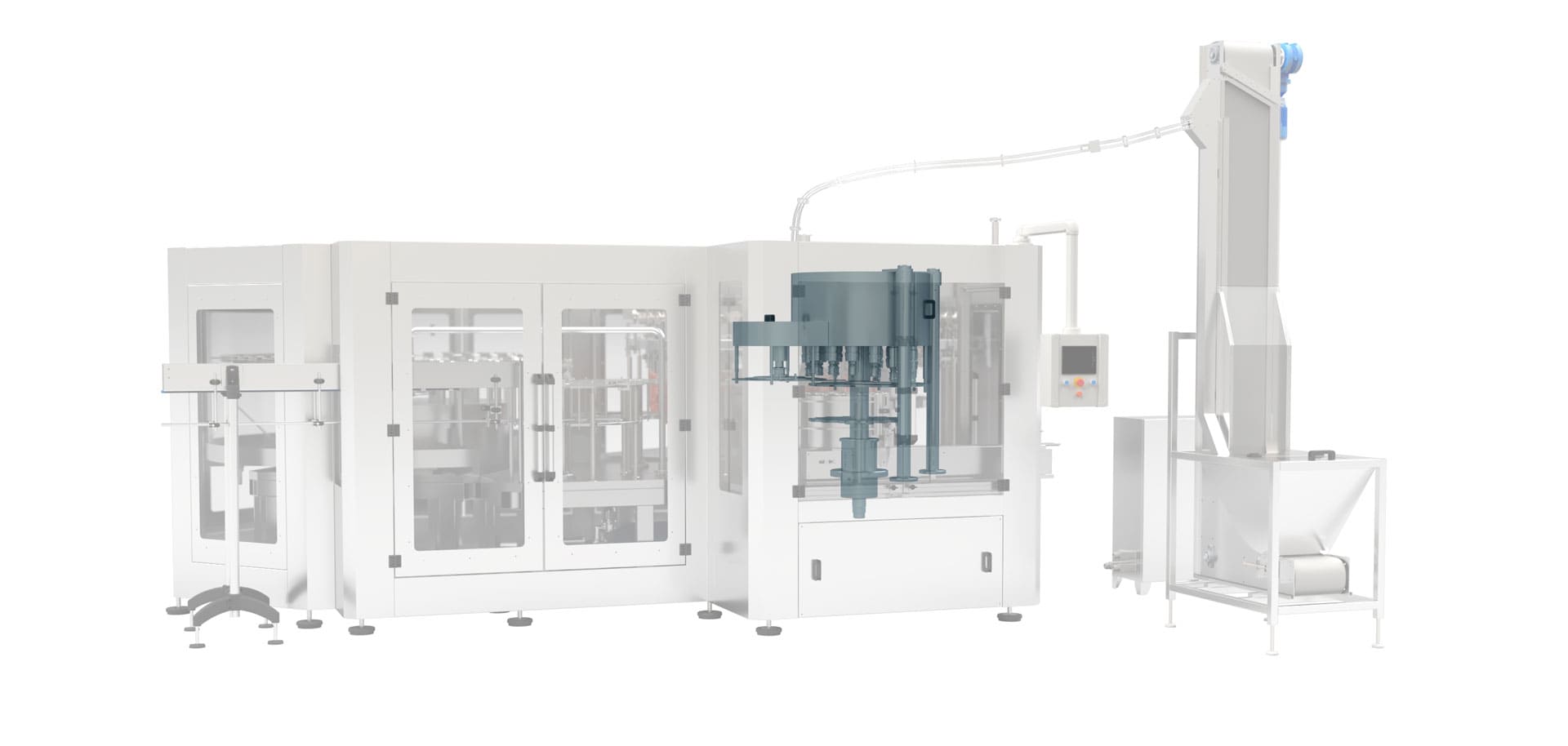

Блок 3: Укупорочный узел. Магия магнитов и идеальная геометрия
Проблема
Перекошенные крышки, срыв резьбы на ПЭТ-горловине, нестабильное усилие укупорки. Если крышка закручена слабо — продукт потечет. Если слишком сильно — сорвется резьба, и бутылку придется браковать.
Разбор
Механические муфты и фрикционные диски со временем изнашиваются, теряют калибровку и начинают «гулять» по крутящему моменту. Плюс, при подаче крышки по лотку она может застрять или встать «вверх ногами».
Решение от МиССП
Мы используем магнитные укупорочные головки:
- Внутри головки расположены два диска с магнитами. Регулируя расстояние между ними, технолог может с микронной точностью задать требуемый крутящий момент. Магнитное сцепление проскальзывает ровно в тот момент, когда крышка затянута с нужным усилием. Механического износа — ноль.
- Спускной канал оснащен фотодатчиками: если крышка перевернулась, триблок получает сигнал на остановку.
- Противоповоротная колонка надежно фиксирует бутылку за горловину, исключая ее вращение вместе с крышкой.

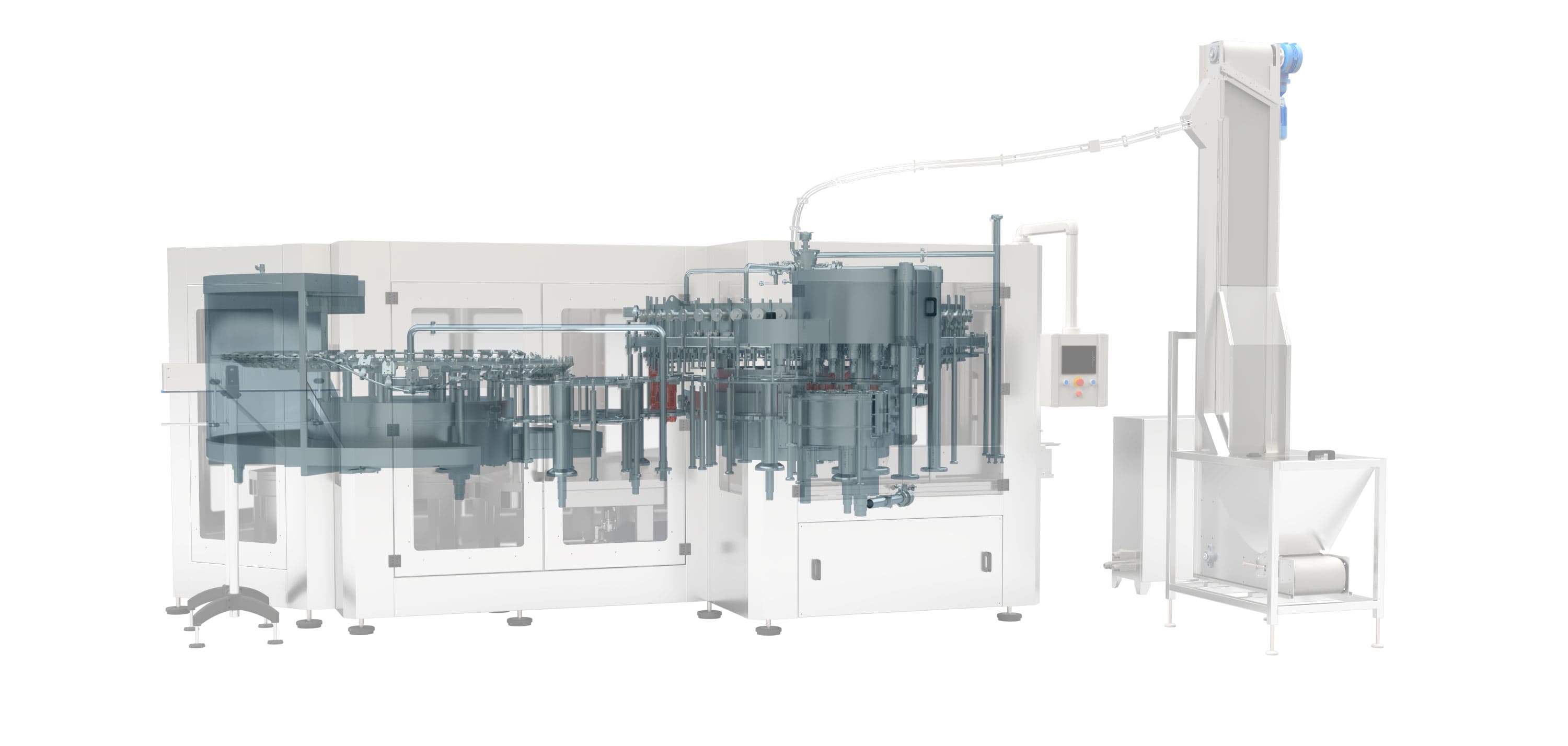

Блок 4: Синхронизация. Как три блока становятся единым организмом
Проблема
Микро-остановки, повреждение геометрии бутылок на стыках переходных звездочек, «эффект домино», когда застревание одной бутылки на выходе рвет всю линию.
Разбор
Триблок — это не просто три машины, стоящие рядом. Это единый механизм, где взаимодействие между узлами ополаскивания, розлива, укупоривания выверены до долей градуса.
Решение от МиССП
- Переходные звездочки: Профили их пазов рассчитаны так, чтобы передача тары происходила без ударов и тряски. Для тонкостенных ПЭТ-бутылок это критично.
- Интеллектуальная логика: Процессом управляет микроконтроллер, который отслеживает все технологические параметры и синхронизирует работу узлов. Сенсорная панель обеспечивает удобный удаленный доступ к настройкам. В систему заложена защита от холостого хода по принципу: "Нет бутылки — нет розлива", "Нет крышки — нет укупорки".
- Аварийная логика: При срабатывании любого аварийного датчика, триблок не просто глохнет. Он прекращает подачу продукта в бак, закрывает клапаны и плавно останавливает карусели, сохраняя продукт и тару.
Резюме
Триблок розлива (моноблок) — это симбиоз точной механики, пневматики и пищевой инженерии. Грамотно спроектированный моноблок не просто «закрывает дырку в полу цеха». Он снижает совокупную стоимость владения (TCO) за счет экономии продукта, минимизации брака тары и сокращения времени на CIP-мойку и переналадку.
Инженеры Кропоткинского завода МиССП проектируют оборудование, опираясь на реальные физико-химические свойства вашего продукта. Будь то спокойная или газированная вода, пиво, растительное масло или бытовая химия — мы подбираем оборудование, которое обеспечивает стабильное производство на годы вперед.
